D-Terminal System

Das D-Terminal ist auf dem Drahtseil frei drehbar gelagert. Ein Wantenspanner erübrigt sich und die Abspannung wird nicht nur preiswerter, sondern auch optisch ansprechender. Elegante, zugfeste Abspannungen im Architekturbereich sind einfach und kostengünstig zu realisieren.

Winkelige Abspannungen lassen sich mit dem Gelenkkopf oder Gabelkopf realisieren.

D-Terminal Spanner

Der Terminal besteht aus einer äußeren Spannhülse aus Edelstahl und einer Presshülse aus einer hochwertigen CuNi-Legierung (DBGM-Schutz), die Sie auf das Ende des Drahtseils pressen. Wir liefern dafür ein preiswertes Schlagwerkzeug.

Mit dem glatteren Drahtseil 1x19 sind die Festigkeiten geringer. Die Spann-hülsen sind drehbar, sie lassen sich mit normalen M6-/M8/M10-Schrauben oder speziellen Bolzen mit glattem Schaft befestigen und spannen

D-Terminal Anschluss-Bolzen

Als Übergang zum Geländerpfosten, Gelenkkopf oder Wandhalter.

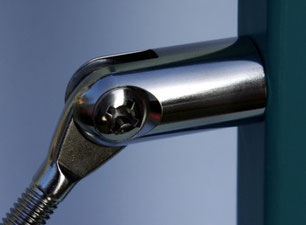

D-Terminal Gelenkkopf

Der von uns entwickelte Gelenkkopf ist die univerelle Halterung für winkelige Abspannungen bis zu 90°. Die Befestigung erfolgt von der Vorderseite durch eine verdeckte M6 Schraube. In den Querbolzen mit M6 Innengewinde wird zur Befestigung des D-Terminal der Anschussbolzen eingeschraubt.

- Edelstahl A2 - 1.4301

D-Terminal Gabelkopf

In die formschöne Gabel wird eine Ösenschraube geschraubt und das Seil kann in alle Winkel abgespannt werden. Beim Befestigen des Gabelkopfs (M8-Innengewinde) auf Rundrohr ergibt eine zwischengelegte Formscheibe eine fugenlose Verbindung.

D-Terminal Formscheiben

Die Formscheiben schaffen einen eleganten Übergang an runden Geländerrohren.

- Edelstahl A2 - 1.43001

D-Terminal Kugelgelenk

Das Kugelgelenk ist der Abschluss für Seilabspannungen durch runde Geländer-pfosten. Variabel für Winkel von 0-40 Grad, steht die Kugel nur 10mm auf. Sie wird von der, dem Ø42mm-Rohr angepassten Kugelpfanne gehalten (DBGM-Schutz). Die Kugel hat ein M6-Innengewinde zum Befestigen der Terminals und einen Innensechskant zum Spannen

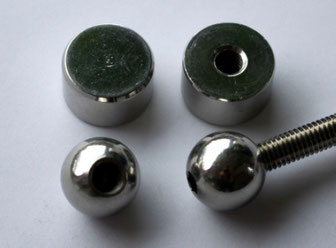

D-Terminal Abschlussmuttern

Abschlussmuttern für M6-Gewinde in verschiedenen Formen. Die neue  Massivkugel mit zusätzlichem Imbus-Antrieb wird zum Spannen von Innengewinde-Terminals an Geländern eingesetzt.

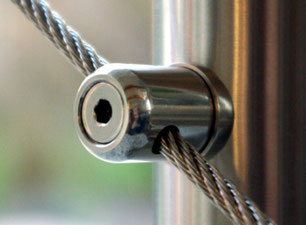

D-Terminal Anschraubklemme

Die neue Anschraubklemme wird mit einer 6mm-Schraube an Geländerpfosten befestigt. Die von uns “gestylte” Verschluss- und Klemmschraube hält Drahtseile bis 5mm, bzw. 6mm-Bolzen für den Terminal am Seilende. Der Klemmhalter lässt alle Winkel zu, bei Pfosten aus Rundrohr wird eine Formscheibe untergelegt.

Zwischen den Wänden

Die Abspannung zwischen zwei Wänden ist besonders einfach und preiswert. Wir liefern dazu eine Stockschraube und eine massive Rosette mit Innengewinde. Der Terminal-spanner wird direkt auf das M6, bzw. M8-Gewinde (Draht-Ø 3mm) aufgedreht und gespannt

Kurze Wandhalterung

Mit diesen “kurzen Wandhalterungen” können wandnahe oder durch Verlängerung mit Gewindebolzen “wandferne” Abspannungen ausgeführt werden: Kleine, kostengünstige Begrünungen, - besonders aber “Laufdrähte” für Sonnensegel und Baldachin-Beschattungen in Wintergärten. Straff durchgesetzte Abspannlängen bis zu 3m sind mit unserem Terminal-Spanner und 3mm-Drahtseil möglich.
